Outil d’évaluation acoustique en logement collectif

À quoi sert l’outil d’évaluation acoustique ?

L’outil permet d’estimer l’impact sonore d’une ou plusieurs pompes à chaleur en tenant compte à la fois des caractéristiques de la source et de son environnement.

Il s’adresse notamment aux professionnels qui souhaitent tester une configuration d’implantation avant d’aller plus loin dans les études acoustiques.

Une première évaluation de l’impact sonore

L’outil permet de comparer différentes configurations à partir de plusieurs paramètres :

• la puissance acoustique de la pompe à chaleur
• le nombre de sources identiques
• la position de la PAC et sa directivité
• la présence éventuelle d’un obstacle ou d’un effet de masque
• la distance entre la source et le récepteur
• le niveau de bruit résiduel au point récepteur.

L’objectif est d’obtenir une première indication du niveau d’impact sonore du projet et de repérer les configurations qui nécessitent une attention particulière.

Un outil d’aide à la conception

L’outil peut être utilisé en amont du projet pour comparer différentes hypothèses d’implantation et identifier les situations les plus favorables.

Il ne remplace pas une étude acoustique lorsque celle-ci est nécessaire, mais permet de détecter en amont les principaux points de vigilance et d’orienter les choix de conception.

Paramétrer son projet

Pour obtenir une première évaluation, l’utilisateur renseigne les principales caractéristiques de la source et de son environnement.

Choisir la configuration d’implantation

Le paramètre « Directivité » permet de prendre en compte la position de la PAC par rapport à son environnement.

L’outil propose plusieurs configurations :

1. PAC placée au sol ou sur une terrasse, en champ libre
2. PAC placée contre un mur
3. PAC placée dans un coin
4. PAC placée dans une cour

La configuration choisie influence directement l’évaluation de l’impact sonore.

Définir les caractéristiques de la source

L’utilisateur peut ensuite renseigner :

• le nombre de sources identiques
• le niveau de puissance acoustique Lw, exprimé en dB(A)
• la distance source-récepteur, exprimée en mètres

Il est également possible d’indiquer si la source est cachée depuis le point récepteur, afin de prendre en compte cette configuration dans l’évaluation.

Prendre en compte l’environnement sonore

Le dernier paramètre demandé correspond au niveau de bruit résiduel au récepteur, exprimé en dB(A).

Cette donnée permet de replacer le bruit généré par la PAC dans son environnement sonore et d’évaluer l’émergence associée à la situation étudiée

Interpréter les résultats de l’évaluation

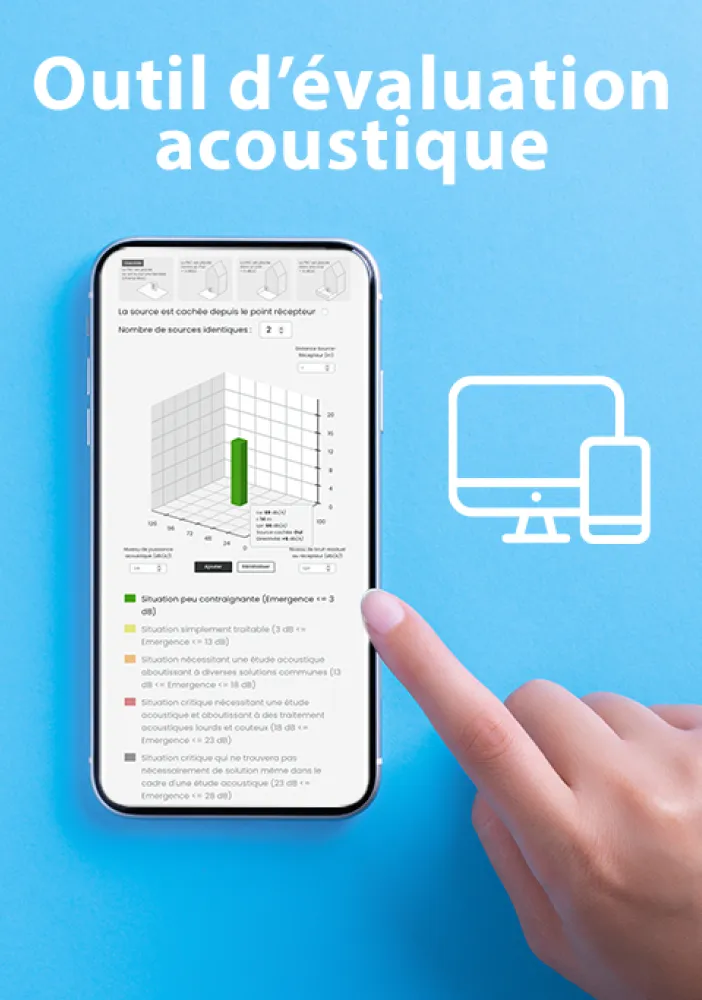

Une fois les paramètres renseignés, l’outil présente les résultats sous la forme d’un graphique permettant de visualiser la situation acoustique du projet.

Comprendre l’émergence acoustique

L’évaluation s’appuie sur l’écart entre le niveau sonore généré par la source et le niveau de bruit résiduel au point récepteur.

L’outil classe les situations selon plusieurs niveaux de contrainte :

1. Situation peu contraignante : émergence ≤ 3 dB
2. Situation simplement traitable : 3 dB < émergence ≤ 13 dB
3. Situation nécessitant une étude acoustique : 13 dB < émergence ≤ 18 dB
4. Situation critique : 18 dB < émergence ≤ 23 dB
5. Situation très critique : émergence > 23 dB

Ces catégories permettent d’identifier rapidement les configurations nécessitant une analyse plus approfondie ou la mise en place de solutions acoustiques.

Comparer différentes configurations

L’intérêt de l’outil est également de pouvoir faire varier les paramètres afin d’observer leur influence sur le résultat.

Il peut ainsi être utilisé pour comparer, par exemple :

• deux distances entre la PAC et le récepteur
• plusieurs niveaux de puissance acoustique
• différentes configurations d’implantation
• une ou plusieurs sources identiques
• différents niveaux de bruit résiduel.

Tester et ajuster son projet

L’outil est conçu pour permettre une approche itérative : l’utilisateur peut modifier les paramètres et observer immédiatement l’évolution de l’évaluation.

Ajuster les paramètres

Le graphique interactif permet de modifier les paramètres du projet et de visualiser leur influence sur le résultat.

Cette fonctionnalité peut notamment aider à rechercher une configuration moins contraignante avant de retenir définitivement l’implantation de la PAC.

Réinitialiser une simulation

La fonction « Réinitialiser » permet d’effacer les paramètres de la simulation en cours et de repartir sur une nouvelle configuration.

L’utilisateur peut ainsi tester successivement plusieurs hypothèses d’implantation.

Aller plus loin avec le guide d’utilisation

Pour accompagner la prise en main de l’outil, une page dédiée détaille son fonctionnement et les différentes étapes de son utilisation.

Guide d’utilisation de l’outil acoustique : Consulter le guide d’utilisation
