PAC Air/Eau
Pompe à chaleur Air/Eau : fonctionnement, installation et exploitation
La pompe à chaleur Air/Eau est l’une des technologies les plus utilisées pour assurer le chauffage des bâtiments résidentiels, collectifs et tertiaires. En exploitant l’énergie thermique naturellement présente dans l’air extérieur, elle alimente un réseau hydraulique permettant de produire le chauffage et, selon les configurations retenues, l’eau chaude sanitaire (ECS) ainsi que le rafraîchissement.
Compatible avec de nombreux systèmes de chauffage, la PAC Air/Eau s’intègre aussi bien dans les projets de construction neuve que de rénovation énergétique. Son développement accompagne le remplacement progressif des chaudières fonctionnant aux énergies fossiles et contribue à l’amélioration de la performance énergétique des bâtiments.
Technologie et configurations de la PAC Air/Eau
Une pompe à chaleur Air/Eau fonctionne selon le principe de l’aérothermie. Elle capte l’énergie thermique naturellement présente dans l’air extérieur afin de la transférer vers un réseau de chauffage hydraulique alimentant les différents émetteurs du bâtiment. Selon les équipements associés, elle peut également assurer la production d’eau chaude sanitaire (ECS) et, lorsqu’elle est réversible, le rafraîchissement.
Le transfert d’énergie repose sur un cycle thermodynamique mettant en œuvre un fluide frigorigène circulant dans un circuit fermé. En changeant successivement d’état sous l’effet des variations de pression et de température, ce fluide capte, transporte puis restitue l’énergie thermique au réseau d’eau du bâtiment.
Ce fonctionnement s’appuie sur quatre composants principaux :
- l’évaporateur récupère l’énergie thermique contenue dans l’air extérieur
- le compresseur élève la pression et la température du fluide frigorigène
- le condenseur restitue cette énergie au circuit de chauffage hydraulique
- le détendeur abaisse la pression et la température du fluide frigorigène avant son retour dans l’évaporateur pour recommencer un nouveau cycle

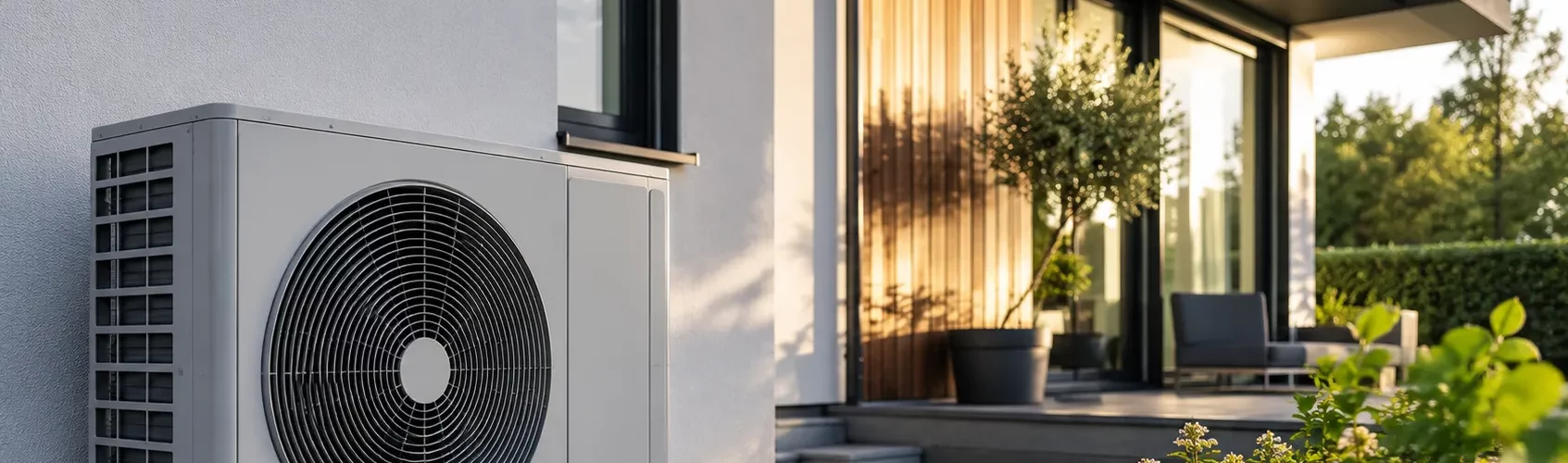

Une PAC Air/Eau se compose généralement d’une unité extérieure, chargée de capter l’énergie de l’air, et d’un module hydraulique installé à l’intérieur du bâtiment, qui assure les échanges avec le circuit de chauffage et, selon les configurations, avec le ballon d’eau chaude sanitaire. La plupart des équipements actuels intègrent une technologie Inverter, qui adapte en continu la puissance du compresseur aux besoins réels afin d’améliorer les performances saisonnières et de limiter les cycles de fonctionnement.
Les différentes configurations de PAC Air/Eau
Monobloc ou bibloc : quelle configuration choisir ?
| Critère | PAC Air/Eau monobloc | PAC Air/Eau bibloc (split) |
|---|---|---|
| Composition | Circuit frigorifique intégré dans une seule unité extérieure | Unité extérieure reliée à un module hydraulique intérieur par une liaison frigorifique |
| Installation | Mise en œuvre simplifiée | Plus grande souplesse d’implantation |
| Projet type | Construction neuve ou rénovation simple | Rénovation et projets présentant des contraintes d’intégration |
Les PAC haute et basse température : un choix adapté aux émetteurs
Les PAC Air/Eau sont également disponibles en versions basse ou haute température afin de répondre aux différents besoins des installations.
Les modèles basse température sont conçus pour alimenter des planchers chauffants, des radiateurs basse température ou des ventilo-convecteurs. Fonctionnant avec une température d’eau plus faible, ils offrent généralement les meilleurs niveaux de performance énergétique.
Les modèles haute température permettent de produire une eau de chauffage plus chaude afin de s’adapter à certains réseaux existants, notamment lors du remplacement d’une chaudière dans des bâtiments équipés de radiateurs fonctionnant à haute température. Ils facilitent ainsi certains projets de rénovation, même si leur rendement est généralement inférieur à celui des installations basse température. Le recours à une PAC haute température ne dispense pas de rechercher une réduction des températures de fonctionnement lorsque cela est possible.
Pourquoi choisir une PAC Air/Eau ?
La pompe à chaleur Air/Eau est l’une des solutions les plus utilisées dans les projets de chauffage en raison de sa polyvalence et de sa compatibilité avec les réseaux hydrauliques existants. Elle répond aussi bien aux besoins des constructions neuves qu’aux opérations de rénovation énergétique, notamment lors du remplacement d’une chaudière gaz ou fioul.
Chauffage
Production de chaleur via le réseau hydraulique du logement
Eau chaude sanitaire
Production d’eau chaude sanitaire (ECS)
Rafraîchissement
Possible avec une PAC réversible et des émetteurs compatibles
Selon les équipements associés, une PAC Air/Eau peut assurer plusieurs fonctions au sein d’une même installation. Elle produit le chauffage, peut intégrer la production d’eau chaude sanitaire (ECS) et, lorsqu’elle est réversible et associée à des émetteurs compatibles, assurer également le rafraîchissement des locaux.
Son développement accompagne la transition vers des systèmes de chauffage moins dépendants des énergies fossiles. En valorisant l’énergie thermique naturellement présente dans l’air extérieur, elle contribue à améliorer la performance énergétique des bâtiments et à réduire les consommations d’énergie primaire.
Enfin, sa compatibilité avec de nombreux réseaux de chauffage existants facilite son intégration dans les projets de rénovation. Selon les caractéristiques du bâtiment, elle peut être installée seule ou dans le cadre d’une solution hybride associée à une chaudière existante.
Dans quels projets installer une pompe à chaleur Air/Eau ?
En maison individuelle
La PAC Air/Eau est l’une des solutions les plus couramment mises en œuvre pour remplacer une chaudière gaz ou fioul ou équiper une construction neuve. Elle peut assurer le chauffage, la production d’eau chaude sanitaire (ECS) et, selon les équipements installés, le rafraîchissement du logement.
La pompe à chaleur Air/Eau s’adapte à une grande diversité de bâtiments grâce à sa compatibilité avec les réseaux de chauffage hydrauliques. Son domaine d’application couvre aussi bien les constructions neuves que les opérations de rénovation énergétique.
En logement collectif
Dans les immeubles résidentiels, la pompe à chaleur Air/Eau peut alimenter une chaufferie collective assurant la production de chauffage et, selon les configurations, d’eau chaude sanitaire. Elle s’intègre dans de nombreux projets de rénovation énergétique ainsi que dans les constructions neuves.
Dans les bâtiments tertiaires
Les bâtiments tertiaires présentent des besoins très variés selon leur activité. Grâce à sa compatibilité avec les réseaux hydrauliques, la pompe à chaleur Air/Eau répond aux exigences de nombreux bureaux, établissements de santé, bâtiments scolaires, commerces ou bâtiments publics, en chauffage comme en rafraîchissement lorsque les installations le permettent.
Dimensionnement et installation d’une PAC Air/Eau
Le dimensionnement : un facteur clé de performance
Comme pour tout système thermodynamique, le dimensionnement d’une PAC Air/Eau est une étape déterminante. Il repose sur l’analyse des besoins de chauffage du bâtiment, calculés à partir de ses déperditions thermiques, afin de sélectionner une puissance adaptée aux conditions d’exploitation et aux performances recherchées.
Le dimensionnement s’appuie notamment sur les déperditions thermiques du bâtiment, la zone climatique, les besoins en chauffage et en production d’eau chaude sanitaire (ECS), ainsi que les températures de fonctionnement du réseau hydraulique. L’objectif est de garantir un fonctionnement stable tout en limitant les consommations d’énergie.
Les paramètres à prendre en compte
Déperditions du bâtiment
Évaluer les besoins thermiques du bâtiment.
Zone climatique
Intégrer les conditions climatiques locales.
Besoins chauffage & ECS
Tenir compte des usages à couvrir.
Température du réseau
Vérifier les températures nécessaires aux émetteurs.
Un sous-dimensionnement peut conduire à une sollicitation excessive de l’installation ou au recours plus fréquent à un système d’appoint. À l’inverse, un surdimensionnement favorise les cycles courts, susceptibles de dégrader le rendement saisonnier et de réduire la durée de vie des équipements. Cette étape conditionne donc directement les performances énergétiques et le bon fonctionnement de la PAC dans la durée.
La compatibilité avec les émetteurs de chauffage
Une PAC Air/Eau peut alimenter différents types d’émetteurs de chauffage. Son niveau de performance dépend toutefois des températures d’eau nécessaires au fonctionnement de l’installation.

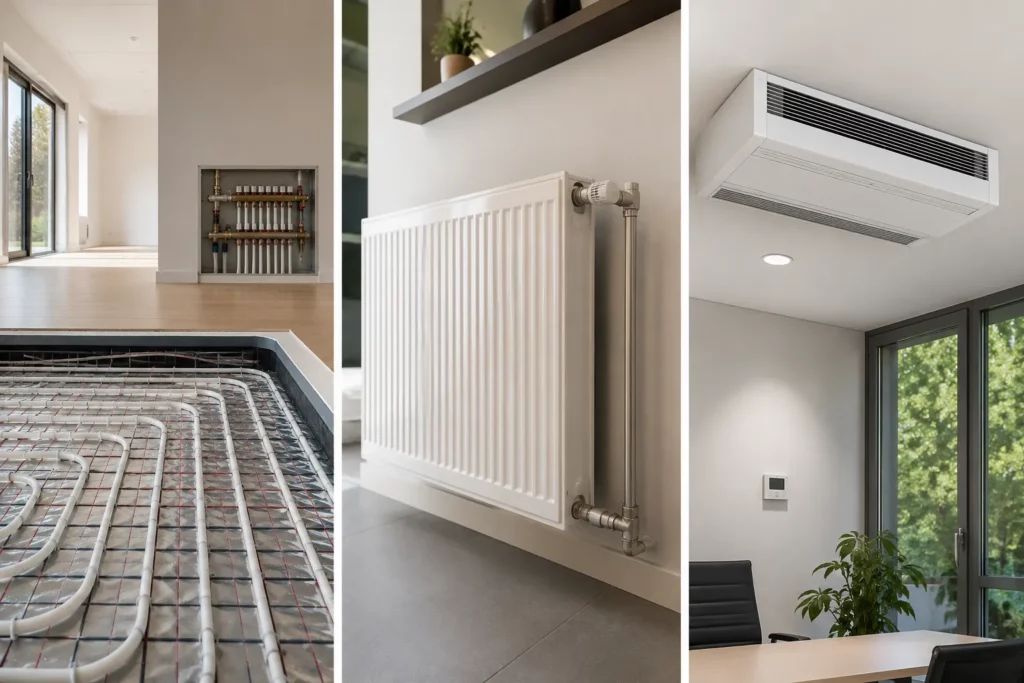

Les planchers chauffants, les radiateurs basse température et les ventilo-convecteurs permettent généralement d’obtenir les meilleurs rendements grâce à leurs faibles températures de départ. Dans les projets de rénovation, certains radiateurs existants peuvent être conservés si leur dimensionnement reste compatible avec les performances attendues de la PAC.
Lorsque le réseau de chauffage fonctionne à des températures plus élevées, des modèles haute température ou une configuration hybride peuvent être envisagés. Une étude préalable permet de vérifier la compatibilité de l’installation existante et d’identifier les éventuelles adaptations nécessaires.
L’implantation des équipements
Le choix de l’emplacement des équipements participe directement au bon fonctionnement de l’installation. L’unité extérieure doit disposer d’un volume d’air suffisant pour assurer les échanges thermiques, éviter tout recyclage de l’air rejeté, permettre l’évacuation des condensats et rester facilement accessible pour les opérations de maintenance.
Son implantation doit également tenir compte des contraintes acoustiques, de l’environnement immédiat du bâtiment ainsi que des éventuelles règles d’urbanisme ou de copropriété applicables au projet. Une implantation adaptée contribue à préserver les performances de la PAC tout en limitant les nuisances sonores.
La mise en service
La mise en service d’une PAC Air/Eau comprend plusieurs opérations destinées à garantir le bon fonctionnement de l’installation.
Elle inclut notamment les vérifications du circuit frigorifique, les contrôles d’étanchéité, le réglage de la régulation (notamment de la loi d’eau), la vérification des débits hydrauliques ainsi que les essais de fonctionnement de l’ensemble du système.
Les interventions réalisées sur le circuit contenant le fluide frigorigène doivent être effectuées par un professionnel habilité, conformément à la réglementation en vigueur. Une mise en service réalisée dans les règles de l’art constitue une étape essentielle pour garantir les performances, la fiabilité et la durabilité de l’installation.
Performance et maintenance de la PAC Air/Eau
Les performances d’une installation ne se limitent pas au coefficient de performance (COP) annoncé dans les conditions d’essai normalisées. Elles dépendent également des caractéristiques du bâtiment, des émetteurs de chauffage, des températures de fonctionnement, de la qualité de la mise en service et de la maintenance de l’installation.
Le COP et le SCOP : deux indicateurs complémentaires
COP
Coefficient de performance
Il mesure le rapport entre l’énergie thermique produite et l’électricité consommée à un instant donné, dans des conditions d’essai normalisées. S’il constitue un indicateur utile pour comparer les équipements, il ne reflète pas les performances réellement obtenues sur une année complète.
→ Performance à un instant donné
SCOP
Coefficient de performance saisonnier
Il prend en compte les variations de température extérieure et les conditions de fonctionnement rencontrées tout au long de la saison de chauffe. Il fournit ainsi une estimation plus représentative des performances énergétiques de la PAC en conditions réelles d’utilisation.
→ Performance sur une saison
Des réglages adaptés pour optimiser les performances
La qualité des réglages influence directement le rendement de l’installation. Le réglage de la loi d’eau, l’ajustement des températures de départ du réseau hydraulique ainsi que l’adaptation du fonctionnement aux besoins réels du bâtiment permettent d’améliorer les performances tout en limitant les consommations d’énergie.
Le maintien de températures de départ aussi basses que possible, lorsque les émetteurs le permettent, contribue également à optimiser le fonctionnement de la PAC et à préserver son rendement saisonnier.
Une maintenance régulière pour préserver les performances
Une maintenance régulière permet de préserver les performances et la fiabilité de l’installation dans la durée.
Elle comprend notamment :
- Le contrôle des principaux composants
- La vérification des réglages
- Le nettoyage des échangeurs lorsque cela est nécessaire
- le contrôle de la qualité de l’eau des circuits hydrauliques (embouage, corrosion…)
- Les opérations réglementaires relatives au circuit frigorifique
Pour les PAC soumises à une obligation réglementaire d’entretien, un premier contrôle doit être réalisé au plus tard deux ans après l’installation, puis renouvelé au minimum tous les deux ans. Effectué par un professionnel qualifié, cet entretien contribue à garantir le bon fonctionnement de l’installation, à préserver ses performances énergétiques et à prolonger sa durée de vie.
Attestation d’entretien pompe à chaleur
Pour aller plus loin
Le choix d’une pompe à chaleur Air/Eau dépend des caractéristiques du bâtiment, des besoins thermiques et des objectifs du projet. Pour approfondir les enjeux propres à chaque secteur d’application, consultez également nos contenus dédiés :
- Pompe à chaleur en maison individuelle : les solutions adaptées aux constructions neuves, aux projets de rénovation énergétique et au remplacement des chaudières gaz ou fioul.
- Pompe à chaleur en logement collectif : les technologies, les contraintes de dimensionnement et les spécificités des chaufferies collectives.
- Pompe à chaleur dans le tertiaire : les solutions adaptées aux bureaux, commerces, établissements de santé, bâtiments publics et autres locaux professionnels.
Foire aux questions
Une pompe à chaleur Air/Eau peut-elle remplacer une chaudière gaz ou fioul ?
Oui, une pompe à chaleur Air/Eau peut remplacer une chaudière gaz ou fioul et alimenter le circuit de chauffage existant. La faisabilité dépend toutefois des déperditions thermiques du bâtiment, du dimensionnement de l’installation et de la température d’eau nécessaire aux émetteurs. Dans certains projets, un appoint ou une solution hybride peut être conservé.
Quels émetteurs de chauffage sont compatibles avec une PAC Air/Eau ?
Une PAC Air/Eau peut fonctionner avec un plancher chauffant, des radiateurs basse température ou des ventilo-convecteurs. Elle peut également alimenter des radiateurs existants si leur dimensionnement et la température d’eau requise sont compatibles. Plus la température de départ d’eau est basse, meilleures sont les performances de la pompe à chaleur.
Comment dimensionner une pompe à chaleur Air/Eau ?
Le dimensionnement repose principalement sur le calcul des déperditions thermiques du bâtiment, réalisé en fonction de son isolation, de sa surface, de sa localisation et de la température extérieure de référence. Il doit également tenir compte des émetteurs, des besoins en eau chaude sanitaire et de la puissance d’appoint éventuelle. Un surdimensionnement peut entraîner des cycles courts et réduire les performances de l’installation.
Quels réglages permettent d’optimiser les performances d’une PAC Air/Eau ?
L’optimisation repose notamment sur un réglage adapté de la loi d’eau, qui ajuste la température de départ du chauffage en fonction de la température extérieure. Il convient également de limiter cette température, d’éviter les variations importantes de consigne et de vérifier l’équilibrage hydraulique ainsi que le débit dans le circuit.
Quel entretien prévoir pour une pompe à chaleur Air/Eau ?
L’entretien comprend le contrôle du fonctionnement, des réglages, du circuit hydraulique et, lorsque cela s’applique, de l’étanchéité du circuit frigorifique. Le nettoyage de l’unité extérieure et la vérification régulière de la pression du circuit contribuent également au maintien des performances. La fréquence de l’entretien réglementaire dépend notamment de la puissance de l’installation.
Quelles aides financières sont disponibles pour l’installation d’une PAC Air/Eau ?
L’installation d’une PAC Air/Eau peut bénéficier, sous conditions, de MaPrimeRénov’, des Certificats d’Économies d’Énergie (CEE), de l’éco-prêt à taux zéro, d’une TVA réduite et de certaines aides locales. Les critères d’éligibilité dépendent notamment du logement, des revenus du ménage, des performances de l’équipement et du recours à une entreprise RGE.
Comment une PAC Air/Eau contribue-t-elle à répondre aux exigences de la RE2020 et à améliorer la performance énergétique d’un bâtiment ?
Grâce à son rendement énergétique, une PAC Air/Eau peut réduire la consommation d’énergie primaire et les émissions liées au chauffage et à la production d’eau chaude sanitaire. Elle contribue ainsi à l’atteinte des objectifs de la RE2020. La conformité reste toutefois évaluée à l’échelle du bâtiment et dépend également de son isolation, de sa conception, de sa ventilation et des autres équipements installés.
Quelle est la différence entre une pompe à chaleur Air/Eau et une pompe à chaleur Air/Air ?
Une PAC Air/Eau transmet la chaleur à un circuit d’eau qui alimente des radiateurs, un plancher chauffant ou un ballon d’eau chaude sanitaire. Une PAC Air/Air diffuse directement l’air chaud ou froid dans les pièces par l’intermédiaire d’unités intérieures. La première s’intègre donc à un chauffage central hydraulique, tandis que la seconde assure principalement le chauffage et la climatisation de l’air.
