RÉALISATION EXEMPLAIRE
Chauffage et rafraîchissement d’un EHPAD de 84 chambres
Secteurs
Bâtiment tertiaire
Bâtiment tertiaire
Type de PAC
PAC air/air
PAC air/air
Type d’opération
Construction neuve
Lieu
ParisNombre de logements
84Année de construction
2019Surface
– m²Type de construction
NCNiveau d'isolation
Objectif EffinergieENJEU
Assurer le confort thermique de 84 chambres.
SOLUTION
9 systèmes VRV réversibles avec gestion centralisée.
Contexte et résultats
- Construction de l’EHPAD Les Musiciens, situé dans le quartier de la Villette à Paris, à proximité de la porte de Pantin.

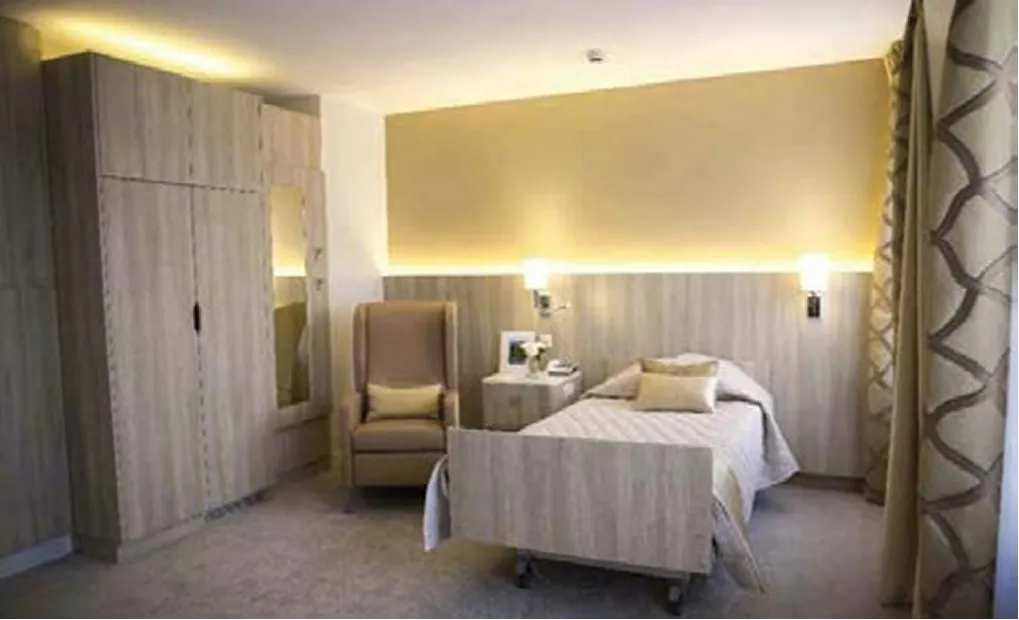

- Établissement comprenant 84 chambres, équipé d’une solution collective de chauffage et de rafraîchissement.
- Installation de systèmes VRV réversibles DAIKIN permettant d’assurer les besoins de confort thermique.
- Optimisation du nombre de groupes extérieurs dans le respect de la norme EN 378, relative notamment à la sécurité des installations frigorifiques et aux concentrations de fluides frigorigènes.
- Mise en place d’une gestion centralisée des installations.
Description technique du fonctionnement
- 9 systèmes VRV Small réversibles – DAIKIN, assurant le chauffage et le rafraîchissement.
- 115 unités intérieures gainables basse et moyenne pression – DAIKIN, pour la diffusion de l’air dans les espaces desservis.
- iTouch Manager – DAIKIN, permettant la gestion centralisée des installations.
- Conception visant à optimiser le nombre de groupes extérieurs tout en respectant les exigences de la norme EN 378.
Les pros du chantier
Fabricant
DAIKIN
Architecte
N.C
Bureau d’études
VIVREA
Maitre d’ouvrage
ORPEA
Installateur
ALCAD
